Descrizione del prodotto

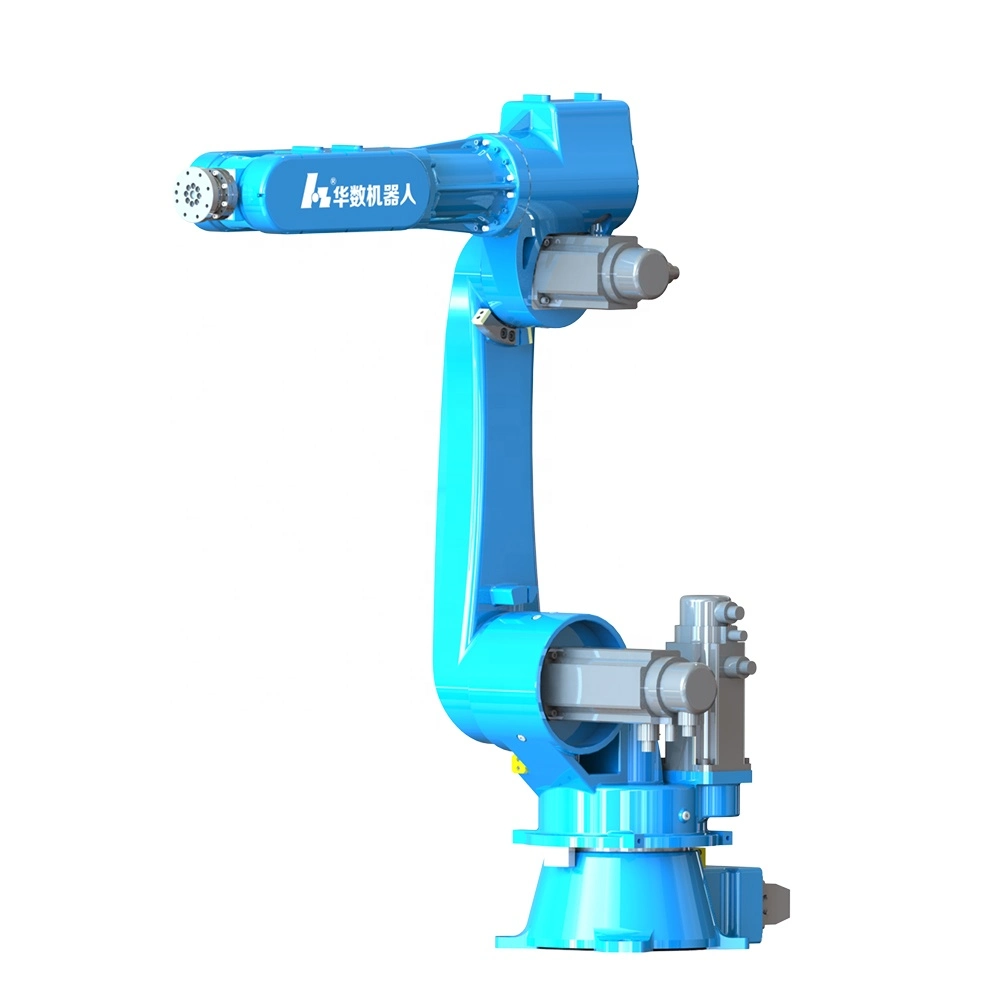

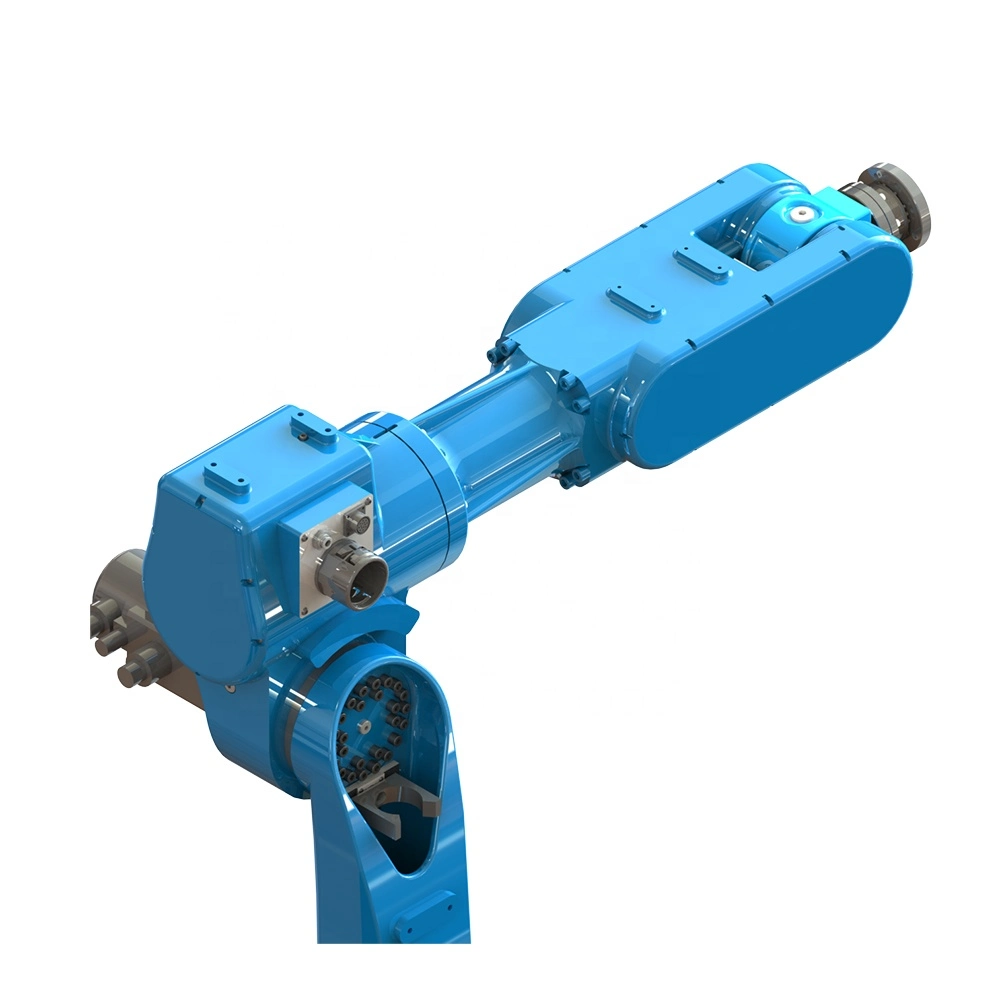

6 braccio robot industriale industriale del braccio HSR-JR620L del robot di asse per la pittura
Specifica
HSR-JR620L presenta i vantaggi di alta precisione, di forte possibilità Di accelerazione e di vasto intervallo di movimento. La ripetibilità Spetta a ± 0.06mm ed il raggio mobile è Fino a 1848mm, che può Fare fronte facilmente all'applicazione nelle industrie elaborare, dell'assemblea e di saldatura
1. Redditizio. Basso costo, è Un robot industriale per tutti gli usi che può Essere riprogrammato per altre operazioni di assemblaggio e di trattamento e può Essere recuperato durante un anno. 2. Lunga vita. Il riduttore di alta precisione e alto-rigidità Incluso può Durare i parecchi decenni, con un investimento e molti anni di benefici. 3. Alta prestazione di accelerazione. Il riduttore di alta precisione di rapporto a bassa velocità Con la prestazione ultraveloce di accelerazione, il tempo di accelerazione più Veloce spetta a 0.3S. 4. Alta integrazione. Il segnale incorporato ed il tubo di aria della parte principale sono pronti per l'uso, nessun'esigenza di collegamenti complicati ed il cavo interno non ha slittamento, che possa effettuare a lungo il tasso senza difficoltà . 5. Ultra alta precisione. Oltre che il disegno preciso, il riduttore di alta precisione incluso è Usato e la ripetizione che posiziona l'esattezza dell'estremità Spetta a ± 0.06mm. 6. Alta scorrevolezza. Il sistema di controllo avanzato ed il servo sistema di azionamento sono usati per realizzare il movimento ad alta velocità E regolare ed il punto di transizione è Quasi pausa di tempo zero. 7. Alta rigidità . Dopo l'ottimizzazione strutturale, i motori ad alta potenza ed i materiali di alta qualità Sono utilizzati per realizzare la buona rigidità . 8. Alta capienza di caricamento. Il caricamento massimo di 20kg all'estremità Può Trattare facilmente l'applicazione nelle industrie elaborare, dell'assemblea e di saldatura
Datasheet di HSR-JR620L | ||
Grado di libertà | 6 | |
Caricamento | 20kg | |
Raggio di funzionamento massimo | 1848mm | |
Ripetuto posizionando esattezza | ± 0.06mm | |
Intervallo di movimento | J1 | ± 160° |
J2 | - 175° /+75° | |
J3 | +40° /+265° | |
J4 | ± 180° | |
J5 | ± 125° | |
J6 | ± 360° | |
Velocità Rated | J1 | 99° /s, 1.73rad/s |
J2 | 87° /s, 1.52rad/s | |
J3 | 144° /s, 2.51rad/s | |
J4 | 180° /s, 3.14rad/s | |
J5 | 180° /s, 3.14rad/s | |
J6 | 225° /s, 3.92rad/s | |
Velocità Massima | J1 | 148° /s, 2.59rad/s |
J2 | 109° /s, 1.9rad/s | |
J3 | 172° /s, 3.01rad/s | |
J4 | 300° /s, 5.23rad/s | |
J5 | 300° /s, 5.23rad/s | |
J6 | 375° /s, 6.54rad/s | |
Momento permissibile di inerzia | J6 | 0.8kg |
J5 | 3.3kg | |
J4 | 8.7kg | |
Coppia di torsione permissibile | J6 | 30.7Nm |
J5 | 73.4Nm | |
J4 | 140.4Nm | |
Ambiente di applicazione | Temperatura | 0-45° |
Umidità | 20%-80% | |
Altri | Evitare il contatto con gas e liquido infiammabili, esplosivi o corrosivi e soggiorno a partire dalle sorgenti di disturbo elettroniche (plasma) | |
La lunghezza di cavo di insegna al pendente | 8m | |
riga lunghezza del collegamento dell'Corpo-armadietto | 6m | |
Parametro dell'ingresso/uscita | Digitahi: 32 input, 31 uscita (una per l'indicatore dell'errore dell'armadietto di controllo prodotto) | |
Capienza della batteria | 5.6kVA | |
Potere Rated | 4.5kW | |
Tensione Rated | AC380V a tre fasi | |
Corrente Rated | 8.1A | |
Livello di protezione della parte principale | IP54 | |
Livello elettrico di protezione dell'armadietto | IP53 | |
Metodo dell'installazione | Installazione al suolo, installazione inversa | |
Peso corporeo | 305kg | |
Formato di armadietto elettrico | 750mm × 486mm (largo) × 1030mm (spesso) (alti)---verticale | |
Peso elettrico dell'armadietto | 186kg | |
Alta prestazione di costo1. Livello e alto livello di modello di protezione per industria di elettronica
2. Servo piattaforma eccellente di applicazione del regolatore, controllo di qualità Rigoroso delle componenti di memoria e supporto tecnico per soddisfazione di cliente
3. Effettuare i buoni rapporti cooperativi con i fornitori nazionali di qualità E fornire i prodotti supportanti relativi di applicazione e di rappresentazione per i clienti
2. Servo piattaforma eccellente di applicazione del regolatore, controllo di qualità Rigoroso delle componenti di memoria e supporto tecnico per soddisfazione di cliente
3. Effettuare i buoni rapporti cooperativi con i fornitori nazionali di qualità E fornire i prodotti supportanti relativi di applicazione e di rappresentazione per i clienti
Applicazione
Caricamento e scarico di industria dell'elettrodomestico
Lucidatura di industria del telefono mobile
Sbavando per l'industria automobilistica
Profilo di azienda
Q1: Che cosa è Il vantaggio del robot di HSR-BR?
A1: I rendimento elevato
1. Controllo processo di processo lavorante esatto e del controllo di assemblaggio rigoroso.
2. Controllo rigoroso di precisione. Prova di esattezza di traiettoria dalla strumentazione avanzata straniera di calibratura e di misura
3. Riduttore di alta precisione incluso, servomotore ad alto rendimento di corrispondenza per accertare inizio ed arresto regolari del robot
4. Sistema di controllo ad alto rendimento che permette che i robot funzionino rapidamente ed esattamente
5. Caricamento fino a 12Kg.
6. Apertura delle braccia fino a 1555mm.
7. Prova di stabilità Della fabbrica affinchè Fino ad ore 7*24 accertino qualità Stabile
II facilità Di uso
1. Le interfacce utente ricche, i collegamenti interni della parte principale integra la linea elettrica del servomotore e la riga di codificazione, così Come
l'interfaccia facile da usare DB15 ed il tubo di aria φ 8 connettono, che non solo effettua l'apparenza generale, ma anche
facilita l'applicazione dei collegamenti del dispositivo
2. La vite di 4 assi ha un disegno vuoto ed il tubo dell'aria dell'utente può Passare tramite il braccio per ridurre il tubo dell'aria esposto
III redditizio
1Standard e l'alto livello di protezione modellano per l'industria di elettronica
servo piattaforma di applicazione del regolatore 2Excellent, controllo di qualità Rigoroso delle componenti di memoria e supporto tecnico per il cliente
soddisfazione
i buoni rapporti cooperativi 3Maintain con i fornitori nazionali di qualità E forniscono la rappresentazione e l'applicazione supportanti relative
prodotti per i clienti
Q2: Come possiamo garantire la qualità?
A2: I nostri prodotti hanno la certificazione del CE e processo rigoroso di controllo di qualità , ci è Always un campione di preproduzione prima di fabbricazione in serie. Controllo sempre finale prima della spedizione
Q3: Che servizi possiamo fornire?
A3: Termini di consegna accettati: FOB
Valuta accettata di pagamento: USD, CNY;
Tipo accettato di pagamento: T/T, L/C;
Linguaggio parlato: Inglese, cinese, russo, spagnolo
